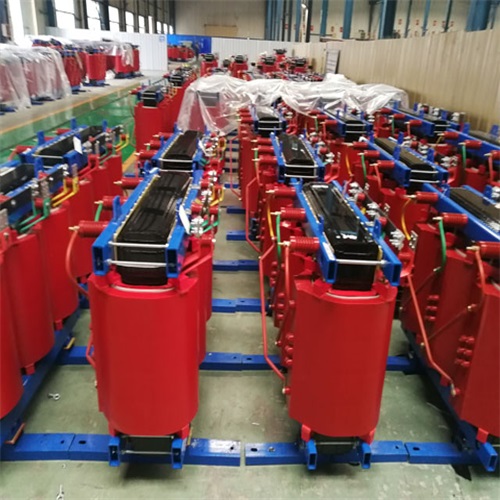

SCB18干式变压器核心参数与设计解析
一、基础性能参数
额定容量
覆盖范围：30kVA至5000kVA，典型规格包括1000kVA、2000kVA、2500kVA、3150kVA等。
应用场景：
1000kVA：适用于中小型工厂、商业综合体，如江苏某电子产业园的配电系统。
2500kVA：支撑高负荷工业场景，如机械制造、钢铁厂等。
3150kVA：适配新能源领域，如光伏风电储能项目。
电压等级
高压侧：10kV为主，支持±2×2.5%分接调压。
低压侧：0.4kV，满足常规配电需求。
特殊电压：可定制35kV/0.4kV或带±5%分接头的型号。
能效等级
一级能效：空载损耗较SCB13降低30%，负载损耗降低10%，年省电费超2.16万元/台(以2500kVA为例)。
损耗数据：
2500kVA型号空载损耗为2.08kW，负载损耗按GB20052-2020标准优化。
绝缘与耐热
绝缘材料：环氧树脂浇注，阻燃(UL94 V-0)、防潮、耐尘。
耐热等级：F级(155℃)，允许绕组温升100K(环境温度40℃时)。

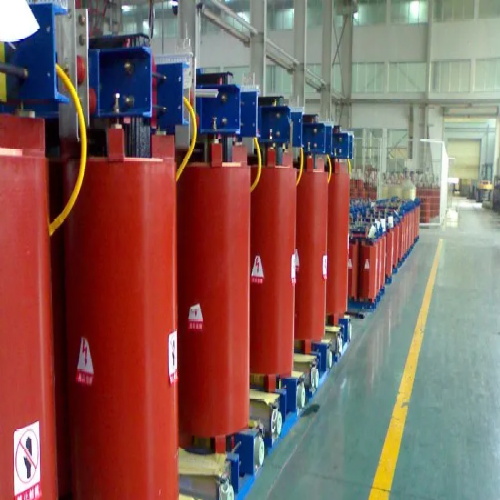

二、关键结构与功能设计
绕组工艺
高压绕组：采用纸包无氧铜导线，A级绝缘，确保抗短路能力。
低压绕组：250kVA及以上型号使用铜箔导体，载流量优于铜绞线，机械强度提升30%。
浇注工艺：真空压力浇注，树脂固化收缩率小，内应力低，局部放电量≤5pC。
冷却方式
自然风冷(AN)：适用于额定容量≤630kVA，噪音≤55dB。
强迫风冷(AF)：630kVA以上机型标配，负载能力提升15-20%，噪音≤60dB。
智能温控：
风机自动启停：绕组温度≥100℃启动，≤80℃停止。
超温保护：130℃报警，150℃跳闸。
连接组别
Dyn11：主流配置，低压侧滞后高压侧30°，抑制三次谐波，适用于三相不平衡负载。
Yyn0：可选配置，提供中性点接地，适用于照明等单相负载。
防护与安全
外壳防护：IP20(户内)、IP23(防凝露)、IP54(防尘防水)，适应潮湿或粉尘环境。
接地设计：铁芯、金属件可靠接地，配备防锈镀层和明显标志。
防火性能：环氧树脂自熄特性，无有毒气体释放，通过UL94 V-0认证。
三、功能扩展与定制化
智能监控系统
实时监测：内置温度探头，通过RS485接口上传绕组温度、负载数据至BA系统。
远程控制：支持风机启停、超温报警、跳闸信号远程传输。
数据存储：记录历史温度曲线，故障时数据不丢失。
环境适应性优化
高原型：海拔≥2500m地区加强绝缘与散热设计，价格上浮约15,000元。
防腐蚀型：沿海地区采用铜镀镍连接件、三防漆喷涂，避免端子腐蚀。
谐波抑制型：搭配有源滤波器(APF)，将THD从12%降至2.5%以下。
模块化与快速交付
标准型号：10天极速交付，江苏地区客户从下单到通电仅需18天。
定制化服务：
档位调节：提供五个分接档位，满足不同电压需求。
特殊尺寸：根据安装空间调整底脚孔距(330-820mm)或滚轮配置。
四、典型应用场景与选型建议
工业园区主力电源
案例：苏州某电子产业园采用3台SCB18-1600kVA变压器，搭配智能无功补偿装置后，功率因数从0.78提升至0.96，年节省电费超30万元。
商业中心配电系统
案例：南京某商业中心选用SCB18-2000kVA变压器，IP54防护外壳适配地下二层潮湿环境，智能温控系统联动空调散热，确保夏季负载高峰期绕组温度控制在100℃以内。
新能源并网场景
案例：盐城某10MW光伏电站采用10台SCB18-1600kVA变压器，通过低短路阻抗设计(6%)抑制谐波电流，系统综合效率达97.8%，较传统方案提升1.2个百分点。
