SCB14干式变压器定做需结合项目具体需求，从技术参数、结构设计、材料选型到生产流程进行全方位定制。以下是定做SCB14干式变压器的系统化指南，涵盖关键步骤、技术要点及注意事项：
一、定做前准备：明确需求与核心参数
基础参数确认
容量(kVA)：根据负载计算(总功率×1.2系数预留余量)，例如工业电机负载需考虑启动电流冲击。
电压等级：高压侧(如10kV/6kV)与低压侧(如0.4kV)需匹配电网要求，支持非标电压定制(如6.3kV/0.415kV)。
联结组别：常见为Dyn11(抑制谐波、适应三相不平衡负载)，特殊场景可选Yyn0(如照明负载为主)。
频率：标准50Hz，支持60Hz或变频应用定制。
防护等级：室内IP20(防手指触碰)，室外IP23(防滴水)或更高(如IP44防溅水)。
性能要求细化
能效等级：SCB14符合GB 20052-2020一级能效标准，空载损耗较SCB13降低10%-15%，负载损耗降低5%-10%。
局部放电量：要求≤5pC(常规为≤10pC)，提升绝缘可靠性。
抗短路能力：通过突发短路试验(如IEC 60076-5标准)，承受10倍额定电流冲击。
温升限值：顶层油温升≤60K(F级绝缘)，支持H级绝缘(温升≤75K)定制以延长寿命。
环境适应性设计
海拔修正：高原地区(如海拔>1000m)需降低容量使用(每升高100m降容1%)，或定制加强绝缘结构。
环境温度：高温地区(如>40℃)需增大散热面积，低温地区(如<-25℃)需选用耐寒绝缘材料。
防腐要求：沿海或化工区域需采用不锈钢外壳+环氧树脂涂层，防护等级提升至IP54。
二、供应商筛选：技术实力与生产能力评估
核心资质审查
生产许可证：市场监督管理总局颁发的《工业产品生产许可证》，覆盖干式变压器生产范围。
型式试验报告：由CNAS认证实验室出具的完整报告，包含温升、短路承受、声级、局部放电等关键项目。
节能认证：中国节能产品认证(CECP)或能效标识(一级能效)。
ISO认证：ISO 9001(质量)、ISO 14001(环境)、ISO 45001(职业健康)三体系认证。
技术团队与生产能力
研发能力：确认供应商是否具备电磁计算软件(如ANSYS Maxwell)、结构仿真工具，能否提供优化设计方案。
生产工艺：
线圈绕制：优先选择全自动数控绕线机，确保线圈层间绝缘均匀。
真空浸渍：采用VPI(真空压力浸渍)工艺，提升绝缘强度和防潮性能。
浇注设备：进口环氧树脂浇注机(如德国亨内基)，控制树脂流动性和气泡率。
产能保障：考察生产车间规模(如年产能≥1000台)，避免因排期延误交货。
行业案例与口碑
要求供应商提供近3年同类项目案例(如数据中心、新能源、轨道交通领域)，重点考察运行稳定性。
通过行业论坛(如变压器网)、采购平台(如1688)收集用户评价，关注故障率、响应速度、维修成本。
三、定做技术谈判：关键条款与风险控制
技术协议核心条款
损耗值：明确空载损耗、负载损耗具体限值(如SCB14-1000/10空载损耗≤1150W)。
局部放电量：写入合同“≤5pC(1.5Um下，持续5min)”。
抗短路能力：要求提供突发短路试验报告(如承受10倍额定电流，持续时间≥0.1s)。
质保期：通常为3-5年，要求质保期内免费更换故障部件(含运输费用)。
定制化设计要点
非标容量：如需850kVA、1250kVA等非常规容量，需重新计算电磁方案，可能增加成本5%-10%。
特殊联结组别：如Zyn11(抑制3次谐波)，需定制铁芯结构。
智能监控接口：要求预留RS485/Modbus通信接口，支持温升、负荷、局部放电在线监测。
降噪设计：采用低噪音风扇、隔音外壳，将声级控制在≤50dB(1m处)。
风险规避措施
付款方式：建议“30%预付款+60%到货验收款+10%质保金”，避免资金风险。
违约责任：在合同中明确“逾期交货按日0.5%合同金额支付违约金，质量不达标需无条件返工”。
知识产权条款：确保供应商提供的技术方案不侵犯第三方专利(如西门子、ABB专利技术)。
四、定做生产流程：质量管控与进度跟踪
设计阶段
电磁计算：使用专业软件(如POLE-CALCULATION)优化铁芯直径、线圈匝数，降低损耗。
结构仿真：通过ANSYS Workbench模拟温升分布，调整散热风道设计。
图纸审核：双方技术团队确认线圈绕制图、装配图、电气接线图，避免设计缺陷。
生产阶段
原材料检验：
硅钢片：检测磁导率、损耗系数(如30Q130牌号)。
环氧树脂：测试粘度、固化时间、耐热性(如H级树脂耐温≥180℃)。
电磁线：检查绝缘厚度、耐压等级(如F级绝缘155℃)。
关键工序控制：
线圈绕制：每层绝缘纸厚度偏差≤±0.05mm。
真空浸渍：真空度≤10Pa，浸渍时间≥8小时。
树脂浇注：浇注温度控制在120-150℃，固化时间≥16小时。
半成品检测：每道工序完成后进行匝间耐压(3Un+1kV)、直流电阻测试。
出厂检验
例行试验：
电压比测量(误差≤±0.5%)。
直流电阻不平衡率(≤2%)。
工频耐压(高压侧35kV/1min，低压侧3kV/1min)。
型式试验：
温升试验(顶层油温升≤60K)。
局部放电测量(≤5pC)。
声级测定(≤55dB)。

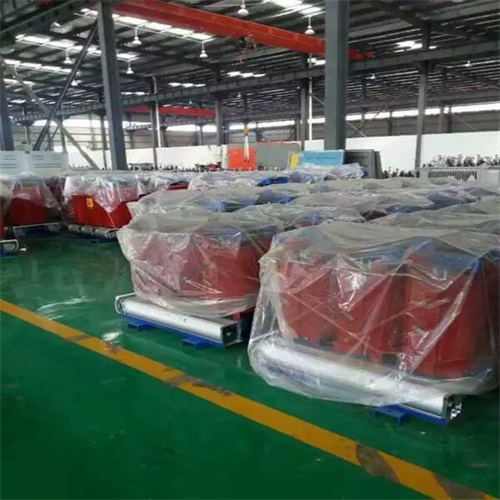

包装运输：采用木箱+防震泡沫包装，固定变压器本体及附件(如温控器、风机)，避免运输损坏。
五、SCB14干式变压器技术亮点与选型建议
节能优势
SCB14采用优质硅钢片(如0.23mm低损耗取向硅钢)和阶梯接缝铁芯结构，空载损耗较SCB13降低10%-15%，负载损耗降低5%-10%，符合GB 20052-2020一级能效标准。
环保与安全性
材料环保：环氧树脂浇注体无油污泄漏风险，符合RoHS指令(无铅、无卤)。
防火性能：通过F1级耐火试验(GB/T 1094.11)，可安装在防火要求高的场所(如商场、医院)。
过载能力：支持1.5倍额定负载运行2小时，适应短期过载需求。
选型案例
数据中心场景：
负载类型：IT设备(谐波含量高)、不间断电源(UPS)
推荐配置：SCB14-1250/10 Dyn11，加装谐波滤波器+智能温控系统，确保电压稳定和节能运行。
新能源场景：
负载类型：光伏逆变器、风电变流器(冲击电流大)
推荐配置：SCB14-1600/10 Zyn11，采用抗短路加强结构+在线监测，提升可靠性。
六、常见问题与解决方案
问题1：局部放电量超标
原因：线圈内部气泡、绝缘层厚度不均。
解决：优化浇注工艺(如真空度≤5Pa)，增加浇注后真空脱气环节。
问题2：运行噪音过大
原因：铁芯松动、风扇振动、冷却风道设计不合理。
解决：采用防震垫、低噪音风扇，优化风道结构(如增加导流板)。
问题3：温升异常
原因：散热风机故障、负载持续过载、绝缘老化。
解决：安装智能温控系统，实时监测温升并自动启停风机;定期清理散热器灰尘。
七、定做后管理：维护与升级
定期巡检
每季度检查线圈表面清洁度、风机运行状态、温控器显示值。
每年进行直流电阻测试、匝间耐压试验，评估绝缘状态。
建立设备档案，记录运行数据、维修记录、更换部件信息。
技术升级建议
5-8年后考虑节能改造(如更换SCB18系列变压器，损耗进一步降低15%-20%)。
10年以上设备建议整体更换，避免因老化导致故障率上升。
结语
SCB14干式变压器定做需以技术合规性为核心，以成本优化为目标，通过严格供应商筛选、精细化合同管理、全过程质量管控，确保设备性能达标、交付及时、服务可靠。建议结合项目实际需求，参考本指南制定定制化方案，并咨询行业专家或第三方检测机构，进一步提升定做质量。
