S22室外油浸式变压器采购核心指南
一、核心参数与性能定位
容量与电压等级
容量范围：30kVA至2500kVA，主流型号包括200kVA(如江苏徐州现货款，价格约3.95万元)、800kVA(二级能效，空载损耗560W)、1000kVA(一级能效，价格约11.3万元)、2000kVA(一级能效，全铜材质，价格约33.5万元)等。
电压组合：高压侧10kV(分接范围±5%或±2×2.5%)，低压侧0.4kV，适配常规配电需求。
能效与损耗
能效等级：一级能效(如1000kVA、2000kVA型号)较二级能效空载损耗降低30%，负载损耗降低10%，年省电费超2万元/台(以1000kVA为例)。
损耗数据：800kVA型号空载损耗560W，负载损耗5400W;2000kVA型号空载损耗1085W，负载损耗13180W。
结构与防护

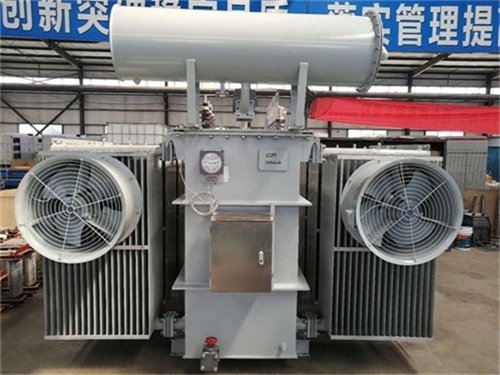

冷却方式：油浸自冷(AN)或油浸风冷(AF)，AF方式负载能力提升15-20%。
防护等级：IP23(防凝露)或IP44(防尘防水)，适配户外潮湿或粉尘环境。
密封设计：全密封结构(如S22-M系列)，避免油液泄漏，维护周期延长至5年。
二、关键功能与定制选项
智能监控系统
温度监测：内置探头实时上传绕组温度至BA系统，超温报警(130℃)并跳闸(150℃)。
远程控制：支持风机启停、故障信号远程传输，适配工业园区无人值守场景。
环境适应性优化
高原型：海拔≥2500m地区加强绝缘与散热设计，价格上浮约15%。
防腐蚀型：沿海地区采用铜镀镍连接件、三防漆喷涂，避免端子腐蚀。
谐波抑制型：搭配有源滤波器(APF)，将THD从12%降至2.5%以下。
模块化与快速交付
标准型号：10天极速交付，江苏地区客户从下单到通电仅需18天。
定制化服务：
档位调节：提供五个分接档位，满足不同电压需求。
特殊尺寸：调整底脚孔距(330-820mm)或滚轮配置，适配狭小安装空间。
三、典型应用场景与选型建议
工业园区主力电源
案例：苏州某电子产业园采用3台S22-1600kVA变压器，搭配智能无功补偿装置后，功率因数从0.78提升至0.96，年节省电费超30万元。
选型建议：优先选择一级能效型号，负载率控制在70-80%，预留20%扩容空间。
商业中心配电系统
案例：南京某商业中心选用S22-2000kVA变压器，IP44防护外壳适配地下二层潮湿环境，智能温控系统联动空调散热，确保夏季负载高峰期绕组温度控制在100℃以内。
选型建议：采用AF冷却方式，配置防潮加热装置，维护周期延长至3年。
新能源并网场景
案例：盐城某10MW光伏电站采用10台S22-1600kVA变压器，通过低短路阻抗设计(4.5%)抑制谐波电流，系统综合效率达97.8%，较传统方案提升1.2个百分点。
选型建议：选用Dyn11连接组别，配置谐波抑制模块，适应逆变器输出特性。
四、采购注意事项与成本控制
价格区间
基础型号：200kVA约3.95万元，800kVA约8.89万元，2000kVA约33.5万元。
定制化溢价：高原型上浮15%，防腐蚀型上浮10%，谐波抑制型上浮20%。
供应商选择
核心厂商：江苏巨力(全铜材质、一级能效)、河南晟致睿诺(质保两年)、武汉倍特(欧式箱变集成方案)。
认证要求：必备CQC产品认证、ISO 9001质量管理体系认证，特殊行业需UL94 V-0防火认证。
维护成本优化
模块化设计：支持绕组、温控器等部件快速更换，单次维修成本降低40%。
智能诊断：通过APP实时查看运行数据，提前3个月预警潜在故障，减少非计划停机。
